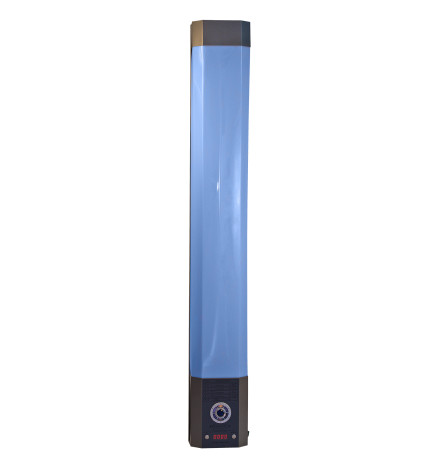

Рециркулятор РБ-06-«Я-ФП» «Ультра-Лайт», Ферропласт (Россия)

Описание

Рециркулятор УФ-бактерицидный двухламповый с принудительной циркуляцией воздушного потока для обеззараживания воздуха помещений в присутствии людей РБ-06-"Я-ФП".

НАЗНАЧЕНИЕ

Рециркулятор РБ 06 Я ФП предназначен для обеззараживания воздуха помещений I-V категорий объемом до 75 куб. м в лечебно-профилактических учреждениях в присутствии и отсутствии людей с помощью обеззараживания воздушного потока в процессе его принудительной циркуляции через корпус, внутри которого размещены две бактерицидные лампы низкого давления PHILIPS TUV 30 W LL:
в присутствии людей:

  • в помещениях I-V категорий для предотвращения повышения уровня микробной обсемененности воздуха (особенно в случаях высокой степени риска распространения заболеваний, передающихся воздушно-капельным и воздушным путем).

в отсутствии людей:

  • в помещениях I-III категорий для снижения микробной обсемененности воздуха (в качестве заключительного звена в комплексе санитарно-гигиенических мероприятий).


Рециркулятор обеспечивает готовность к эксплуатации помещений ЛПУ в соответствии с нормами и требованиями, регламентированными органами санэпиднадзора МЗ РФ.
Рециркулятор размещают в помещениях I, II, III, IV и V категорий. Помещения, воздух которых может обрабатываться с помощью рециркулятора, выбирают в соответствии с перечнем, который приведен в таблице №1.

Таблица №1.

КатегорияТип помещения
IОперационные, предоперационные, родильные, стерильные зоны ЦСО, детские палаты роддомов, палаты для недоношенных и травмированных детей.
IIПеревязочные, комнаты стерилизации и пастеризации грудного молока, палаты и отделения иммуноослабленных больных, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологические и вирусологические лаборатории, станции переливания крови, фармацевтические цеха по изготовлению стерильных лекарственных средств.
IIIПалаты, кабинеты и др. помещения ЛПУ (не включенные в I и II категории).
IVДетские игровые комнаты, школьные классы, детские дома, дома инвалидов, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном их пребывании.
VКурительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рециркулятор работает от сети переменного тока напряжением ( 220 +/- 22 ) В , частотой 50 Гц.
Мощность , потребляемая рециркулятором от сети переменного тока, не более 200 ВА.
Облученность от источника УФ-излучения на расстоянии 5 см на длине волны в диапазоне (220-280) нм не менее 50 Вт/м кв. Источник УФ-излучения - две бактерицидные ртутные безозоновые лампы низкого давления фирмы PHILIPS типа TUV мощностью 30W .
Для изготовления ламп PHILIPS-TUV применяется специальное стекло, обладающее высоким коэффициентом пропускания бактерицидных ультрафиолетовых лучей, и одновременно поглощающее излучение ниже 200 нм, образующее из воздуха озон. Благодаря этому фиксируется предельно малое озонообразование (в пределах ПДК), которое исчезает полностью приблизительно через 100 часов работы лампы. (Данные из технических рекомендаций по применению бактерицидных ламп фирмы PHILIPS). Средний срок службы ламп при правильной эксплуатации и уходе не менее 8000 часов.
Время непрерывной работы рециркулятора не более 7 суток. Перерыв между включениями не регламентирован.
Время выхода рециркулятора на рабочий режим должно быть не более 1 мин.
По электробезопасности рециркулятор соответствует требованиям ГОСТ 12.2.025 и выполнен по классу защиты 1 тип Н.

Габаритные размеры рециркулятора 1190х160х125 мм.
Масса рециркулятора 10,4 кг.
Средняя наработка на отказ не менее 1500 часов.
Средний срок службы не менее 5 лет.
Наружные поверхности рециркулятора выполнены из металла, покрытого порошковой краской и ударопрочного, химически стойкого поликарбоната и допускают дезинфекцию способом протирания дезинфицирующими средствами, зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств , утвержденными в установленном порядке.
Условия эксплуатации рециркулятора соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ Р 50444-92: температура от +10 С до + 35 C ; относительная влажность - 80 % при температуре 25 С, давление - 630-800 мм. рт. ст..
Общая выходная мощность воздушного потока (производительность) при номинальном напряжении - 90 куб. м/ час. Замеры проведены термоанемометром "TESTO-435" (№ 17273-01 в Государственном реестре средств измерений). Для обеспечения необходимой выходной мощности воздушного потока применен вентилятор с корректированным уровнем звуковой мощности не более 55 децибел.

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки рециркулятора входят:

  • Рециркулятор УФ-бактерицидный двухламповый для обеззараживания воздуха помещений в присутствии людей РБ-06-"Я-ФП" - 1 шт.
  • Лампа бактерицидная PHILIPS TUV 30W LL - 2 шт.
  • Тара упаковочная - 1 шт.
  • Паспорт - 1 шт


Запасные части:

  • Вставка плавкая ВП1-1 2.0 А - 2 шт.



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Рециркулятор является облучателем закрытого типа, в котором бактерицидный поток от безозоновых ламп распределяется в небольшом замкнутом пространстве, при этом обеззараживание воздуха осуществляется в процессе его прокачки с помощью двух вентиляторов через зону с источниками ультрафиолетового излучения.
В зоне облучения применены материалы, обладающие высокими отражающими свойствами, обеспечивающие эффективную бактерицидную обработку воздушного потока (анодированный алюминий "Аланод" с отражающей способностью УФ-излучения 75%).
Рециркулятор состоит из:

  • корпуса с возможностью крепления на вертикальной поверхности (стене) с помощью подвесной системы (ушек).
  • светотехнической части (бактерицидные лампы PHILIPS TUV 30 W LL в количестве двух штук, вентилятор с выходной мощностью воздушного потока 90 куб. м / час и с корректированным уровнем звуковой мощности не более 55 децибел. , пускорегулирующая аппаратура, блок управления ).


Пускорегулирующая аппаратура выполнена по стартерной схеме.
Подключение рециркулятора к сети питания осуществляется с помощью трехпроводного сетевого кабеля, один из проводов которого заземляющий.
На панель блока управления вынесены:

Выключатель "Электропитание".
Двухцветный индикатор, показывающий время суммарной наработки бактерицидных ламп (зеленый цвет - ресурс лампы не выработан; красный цвет - лампа ресурс выработала).
Кнопки "I категория до 30 куб. м" , "I категория от 31 до 75 куб. м", " II-V категория до 30 куб. м", " II-V категория от 30 до 75 куб. м" предназначены для установки времени работы рециркулятора в зависимости от объема и категории обрабатываемого помещения, при подготовке его к функционированию.
Переключатель "подготовка помещения к функционированию / работа в присутствии людей" предназначен для выбора режима работы рециркулятора.

Рециркулятор также предназначен для обеззараживания воздуха помещений в присутствии людей в режиме постоянного включения.

ПОРЯДОК РАБОТЫ

Рециркулятор должен размещаться в помещении таким образом, чтобы забор и выброс воздуха происходили беспрепятственно и совпадали с направлениями основных воздушных потоков.
Разместить рециркулятор в заданном месте.
Работа рециркулятора в режиме подготовки помещения к функционированию: Включить подводящий кабель в розетку напряжением 220 В. Включить переключатель "СЕТЬ".
Перевести переключатель"подготовка помещения к функционированию / работа в присутствии людей" в положение "подготовка помещения к функционированию".
В зависимости от категории и объема помещения, подлежащего обработке, выставляется время работы рециркулятора . Время, которое необходимо затратить на обработку помещений различных объемов при подготовке их к функционированию, показано в таблице № 2.

Таблица № 2.

Наименование рециркулятораРекомендуемый объем помещений м кв.Время обработки (мин) при эффективности (*)
99,9 % 1 категор99,0 % 2 категор. 95,0 % 3 категор.Помещения 4 и 5 категорий
РБ-06-"Я"-ФПдо 30302020
от 31 до 75604545

* Бактерицидная эффективность рассчитана по S. aureus.
Кнопками "I категория до 30 куб. м" , "I категория от 31 до 75 куб. м", " II-V категория до 30 куб. м", " II-V категория от 30 до 75 куб. м" ,выставляется время работы рециркулятора в зависимости от объема и категории помещения, подлежащего обработке.
Включение и выключение рециркулятора происходит автоматически.
Если на панели управления горит красный индикатор - "лампа ресурс выработала", бактерицидные лампы подлежат замене.

Работа рециркулятора в присутствии людей:

Включить подводящий кабель в розетку напряжением 220 В. Включить переключатель "СЕТЬ".
Перевести переключатель"подготовка помещения к функционированию / работа в присутствии людей" в положение "работа в присутствии людей".
8Рециркулятор предназначен для обеззараживания воздуха помещений в присутствии людей в режиме постоянного включения (до 8 и более часов непрерывной работы).
По окончании работы перевести переключатель "СЕТЬ" в положение "выкл".
По истечении 7 суток эксплуатации рециркулятор должен быть подвергнут обработке в соответствии с п.п. 7.4.
В присутствии людей применение рециркулятора рассчитано на его непрерывную работу в течение 8 часов.

Характеристики

  • Артикул:rb-06-ya-fp_ferroplast
  • Производитель:Ферропласт-Медикал
